安徽得潤電氣與合作伙伴西門子、ABB、施耐德聯合設計開發、生產了多種旁路柜選型方案，有自動和手動兩種操作方式，其投切方式也有隔離開關、斷路器、接觸器及混合方式等，性能滿足GB3906、IEC298等標準要求。主要用于發電廠、水廠、工礦企事業電動機變頻柜的旁路。今天為大家分享的是手動旁路柜的技術要求：

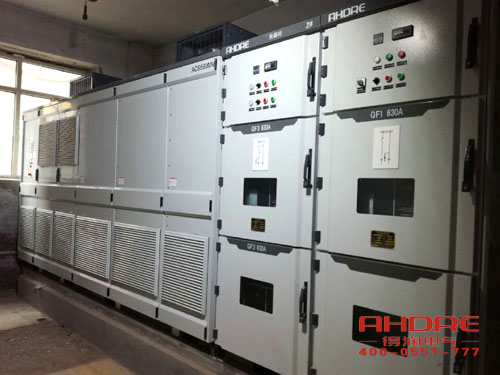

1、柜體鋼板采用優質冷軋鋼板,厚度為 2。0MM 以上。
2、采用 630A 戶內高壓隔離開關,配套手動操作機構。
3、操作機構與開關的轉軸之間不能只采用簡單的抱箍結構,而要用直徑大于 8 毫米的插銷,以防操作機構失靈。
4、三把刀閘之間應有可靠的機械聯鎖,QS2,QS3 不能同時合上, 但能同時斷開。 QS1,QS2, QS3 與上級用戶高壓開關柜及各變頻柜之間應能實現電氣連鎖。旁路柜 聯鎖關系如下:
在變頻狀態下，QS2 斷開后，變頻器任何故障都不會分斷用戶高壓開關；只有在 QS1，QS2 合上，QS3 斷開或者 QS1，QS2 斷開，QS3 合上這兩種情況下，
用戶高壓開關才能合上。其余情況，高壓開關應拒合。QS2 與 QS3 之間具有機械互鎖裝置，保證 QS2 和 QS3 不能同時合上。
5、柜上應有高壓帶電指示裝置, 柜門上同時裝有電磁鎖,以防止帶高壓打開柜門。
6、柜門上應印有本柜的高壓方案圖,以便用戶接線,各接線端應標志明確,字體清楚且不宜脫落。
7、為了保證開關柜正確操作的程序性，開關柜設置有可靠的機械、電氣連鎖機構，符合“五防”功能的要求。
8、開關柜柜體及所有金屬隔板接地，柜內設置接地導體，接地連續性好。外殼的防護等級達 IP4X，可有效防止人體和外界固體接近帶電部分和觸及運動部分，保護人身安全和設備可靠運行。

得潤電氣的旁路柜是現在旁路柜市場上少有的高性價比產品。具有防止誤分合斷路器、接觸器、隔離開關等，防止誤入帶電隔室等“五防”聯鎖功能，既可配用真空斷路器，又可配用真空接觸器實現自動旁路方案，還可以配用隔離開關實現手動旁路方案。實為一種性能優越的中壓變頻旁路裝置。
