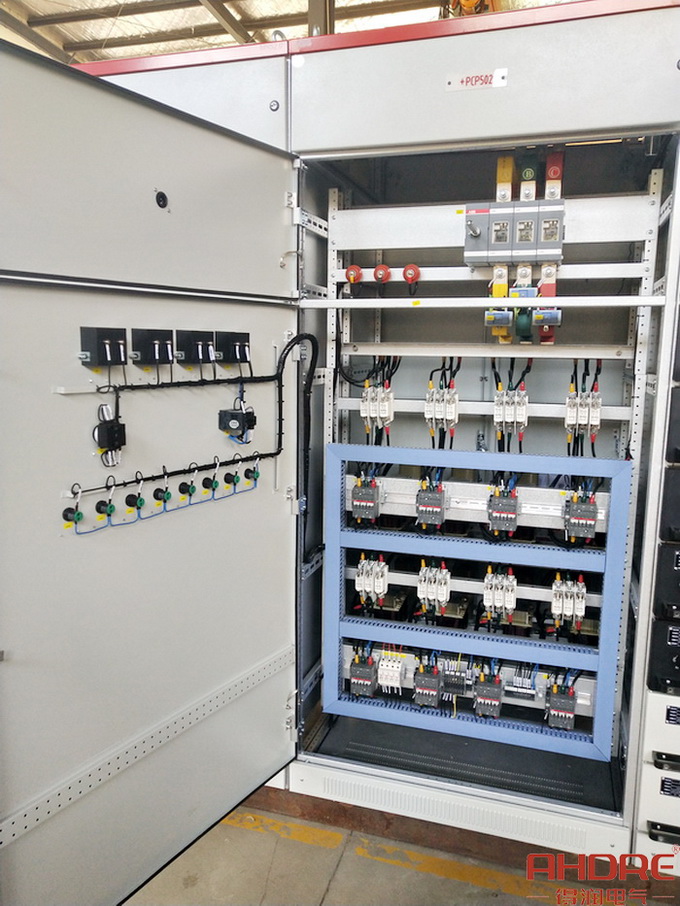

低壓無功補償柜在電力供電系統中起提高電網的功率因數的作用。提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。低壓無功補償柜由哪些元器件組成呢？有分別有什么作用呢？下面詳細講解低壓無功補償柜的基礎知識。

一、組成

低壓無功補償柜是由主開關、過電壓保護元件、保護元件、投切開關、電抗器、電容器、控制器等組成。

二、作用

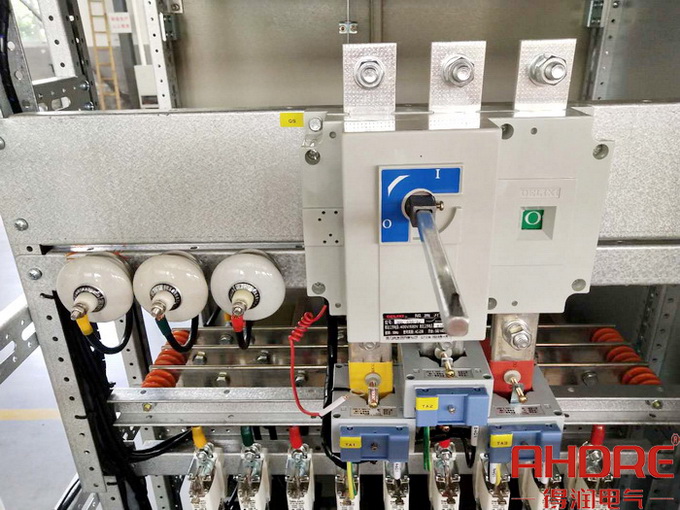

1、主開關

每一臺無功補償柜作為一個獨立設備，它都有一只主開關，將補償設備接入到母線上。同時，對于此柜內短路故障起到保護作用。主開關常用熔斷器開關或斷路器。

2、過電壓保護元件

降低過電壓對柜內設備的影響，防止過電壓對柜內元件的損壞。每一臺無功補償柜都是由好幾個無功補償支路組成的。這里的支路包含：保護元件、投切開關、電抗器和電力電容器。

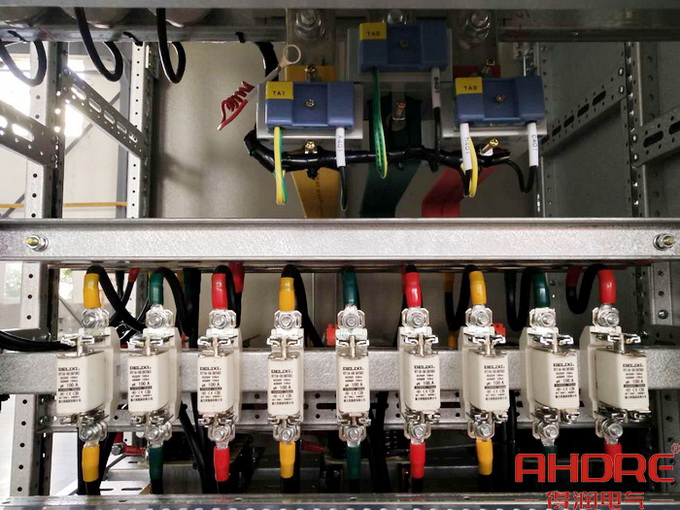

3、元件保護

對補償支路上元件及故障起到保護作用。支路上的保護元件常用熔斷器來實現，參數需要與支路上電容器匹配。

4、投切開關

投切開關的作用是把補償支路上的電容器和電抗器連接到系統里或者退出系統的元件。把電容電抗連接到系統上，即常說的電容器投入；把電容電抗退出系統，即常說的電容器切除。

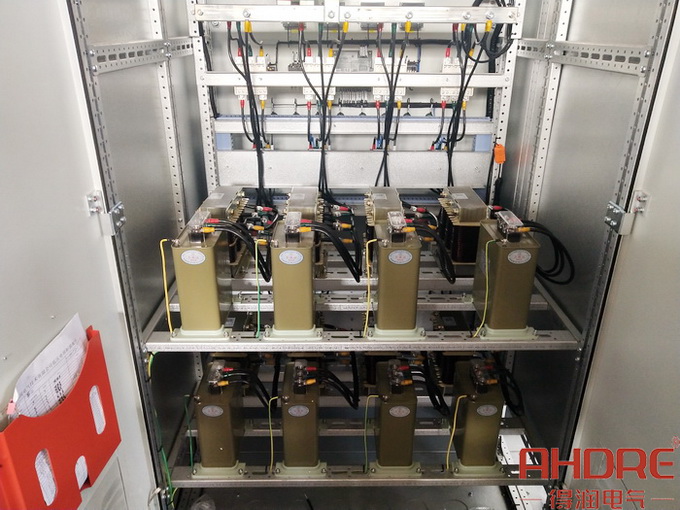

5、電抗器

電抗器是電容器的伴侶，很多時候都是一起出現的，作為無功補償柜內的重要元件。電抗器主要有兩個作用是抑制電容器涌流和抑制諧波。

6、電容器

電容器主要用于交流電路及脈沖電路中，在直流電路中電容器一般起隔斷直流的作用。 電阻只能消耗電能，轉化成熱能，電容可以在接電時候充電 當斷開時候能放出電能。

7、控制器

在無功補償柜工作中起著自動控制功能、保護功能、監視功能、測量功能。

低壓無功補償柜可以分為自動補償方式、集中補償方式等多種投切。低壓無功補償柜具有負荷監測功能，對電網運行狀況進行實時監測，實現無功補償和配電監測二合一。安徽得潤電氣是一家專業從事高低壓無功補償裝置廠家，為客戶定制合理優化的設計方案，根據現場需求設計生產多樣化的產品。
