簡述10KV高壓變頻切換柜 柜體結構設計
發布日期：2024-03-19
掃一掃
來源：
瀏覽次數：202

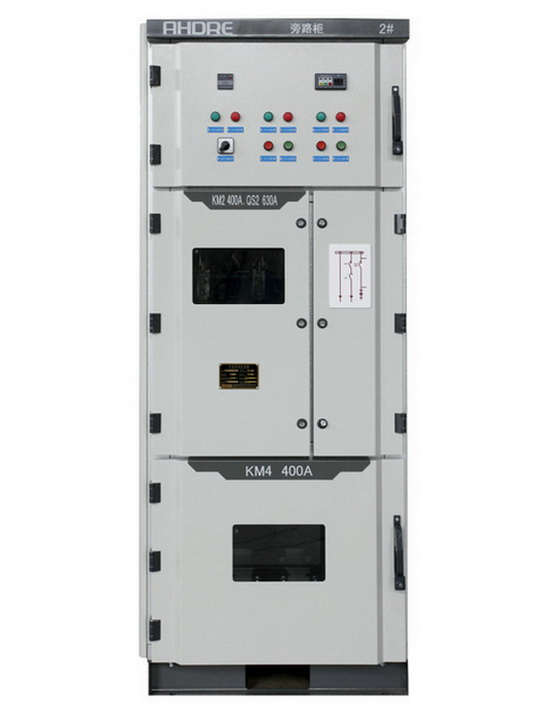

10KV高壓變頻切換柜由柜體和開關兩大部分組成，分為開關室、繼電器室和操作盤室三個獨立的隔室。外殼采用優質冷軋鋼板或進口敷鋁鋅鋼板制成，經過CNC機床加工，采用多重折邊工藝，確保高精度、抗腐蝕和抗氧化。組裝式結構設計使得柜體具有輕量化、機械強度高和外形美觀的特點，而且加工生產周期短、零部件通用性強、占地面積小，便于生產安裝。
10KV高壓變頻切換柜的隔室分為接觸器室、隔離開關室和繼電器室：
接觸器室：接觸器裝于開關室中，通過后門的上下觀察窗可以方便地觀察接觸器的位置和運行狀況，安裝位置考慮了維護和檢修的便利性。
隔離開關室：隔離開關作為檢修隔離用，具備明顯的斷路器，安裝于開關柜的前部和后部，便于觀察和操作。
繼電器室：該隔室內可安裝二次控制元件、儀表、帶電指示器以及特殊要求的二次設備。控制線路敷設在足夠的空間內，方便客戶外引控制電纜的連接和敷設。
以上優化后的結構設計，保證了切換柜具有高度的精度、耐用性和操作便利性，滿足了10KV高壓變頻切換的需求。
