安徽得潤電氣技術有限公司做為一家專業生產高低壓開關柜的廠家，經常在生產低壓開關柜的時候用到雙電源切換裝置，那么我們來簡單介紹一下雙電源切換裝置的應用，我們簡單看一下怎么用繼電器，接觸器實現自動切換。雙電源切換應用非常廣，我們簡單看一下怎么用繼電器，接觸器實現自動切換。

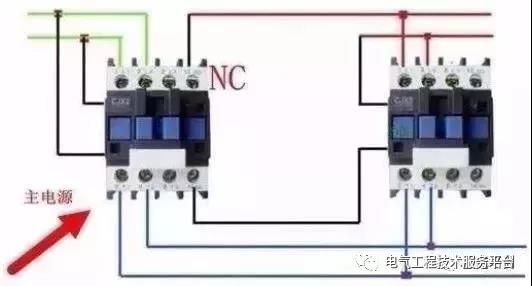

備用電源的線圈走主接觸器的常閉點，主電源接觸器吸合主電路導通。主電源斷電，備用電源通過主接觸器的常閉點導通。如果主電源恢復正常，備用電源斷開。

當然也可以用接觸器互鎖來實現，就是麻煩一點，而且主電源和備用電源同時有電時怎么辦？所以還要接成順序工作的那種，沒必要那么麻煩，方法不唯一。

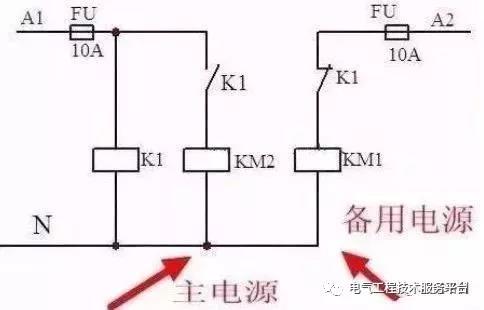

主電源的接觸器線圈走繼電器的常開觸點，備用電源的接觸器線圈走繼電器的常閉觸點。

主線路有電的時候，繼電器吸合，常開觸點閉合，主線路導通。常閉觸點斷開，備用電源不工作。當主線路斷電的時候，繼電器也斷電。常開觸點恢復初始斷開狀態，主線路斷開。備用電路的接觸器通過繼電器的常閉觸點開始工作。

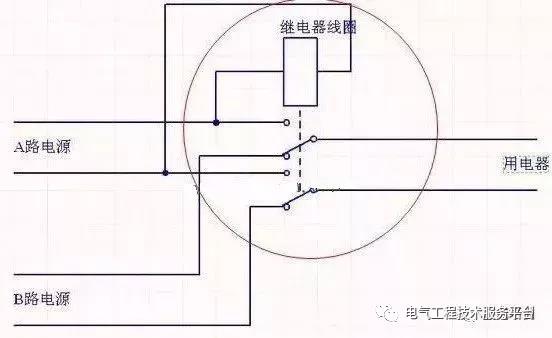

這個和上面的類似，只不過這個繼電器是雙轉換觸點，通電時，兩組觸點閉合。斷電時兩組觸點閉合。一個電器元件就可以完成。如果A路是單相220伏電源，繼電器的線圈電壓也選用交流220伏的。

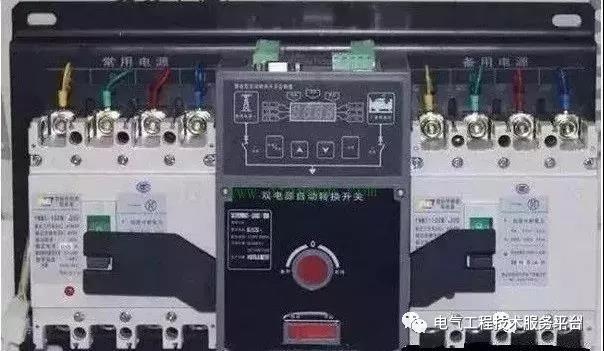

這個成本有點高，需要手動。如果動手能力強的朋友，完全可以自己動手組裝一個控制電路。

電源轉換肯定有短暫的時間差，不可能中間不斷電達到無縫連接。

雙電源切換開關PC級和CB級的區分：

雙電源切換開關分PC級和CB級，兩者結構大致一樣。 PC級是隔離型的，就像雙投刀開關，加上操作機構構成的。

CB級是斷路器保護型的，由兩個斷路器加操作機構組成，有過載短路保護，和斷路器保護一樣。用戶在選擇時應從以下幾方面來考慮。

（1）、從可靠性角度考慮。

PC級的比CB級的可靠性高一些，PC級使用的是機械+電子轉換動作鎖，CB級使用的是電子轉換動作鎖。所以在一些安全性要求比較高的工作產所，建議選擇PC級產品。

（2）、從切換時間角度考慮。

兩種產品切換時間不一樣，PC級產品在減速電機上使用比較普遍，因?yàn)殡姍C(jī)轉速高（16-22r /min），電路發生故障后，需等電機轉速減速到一定程度觸發開關動作機構才能斷開，動作時間比較慢，雖然切換時間慢，但是作為機械產品更多的還是從耐用性角度來考慮。

CB級產品常用在居民樓中，故障電源斷開容易，切換時間快速。

（3）、PC級雙電源切換開關沒有短路保護功能，用戶是否額外增加斷路器應根據電路系統是否需要來考慮。

雙電源切換開關它的作用是實現雙路電源轉換作用，有無短路保護功能不會對它的運行影響。很多人認為短路功能是用來保護開關，這是錯誤的理解誤區。

（4）、加裝隔離開關，會占用空間、增加成本，降低可靠性，建議工業用電系統中隔離開關需控制安裝數量，在居民樓層中沒必要設置隔離開關。

用對了切換方式，可以大大減少設備成本．特別是在污水處理項目上，雙電源切換開關柜是不可缺少的電氣成套設備．
