10KV高壓無功補償裝置可實時跟蹤投切

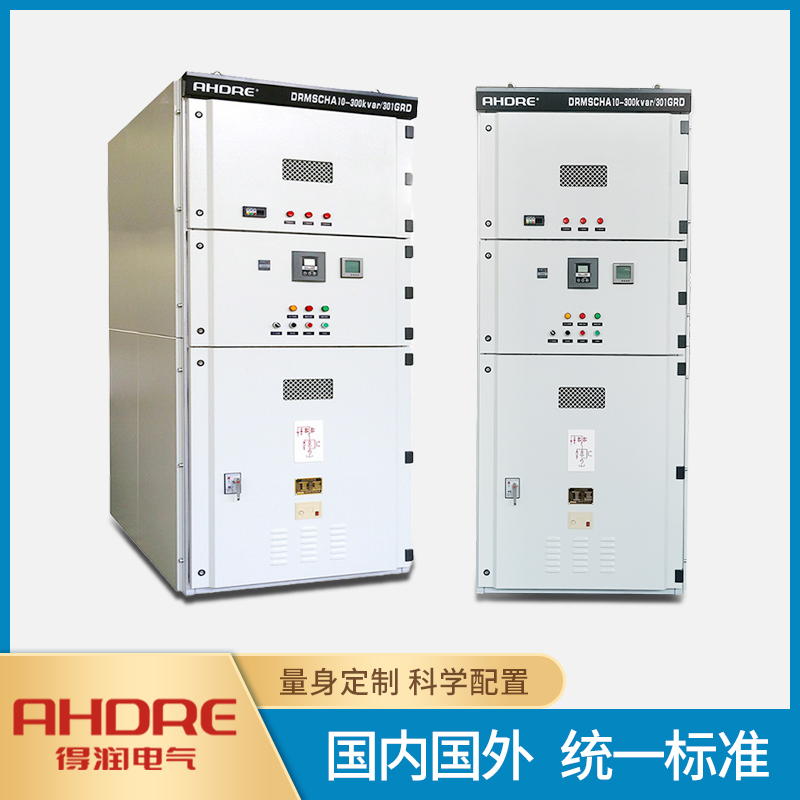

10KV高壓無功補償裝置(MSCHA型)是一種用于根據配電變壓器的無功負荷情況自動進行分步投切，并聯在配電變壓器3~20kV母線上的電容器組的設備，其主要功能是提供相應的容性無功功率。這個裝置的設計突破了原電力系統中電容器組整體投入造成過度補償?shù)膯栴}，以及切除后母線無功功率不足的情況。它能夠顯著提高母線功率因數，并使其能夠穩定在一定水平，從而穩定了系統電壓，提高了變壓器的利用率。該裝置主要由以下組件構成：并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等。
這個10KV高壓無功補償裝置(MSCHA型)采用了單元積木式設計，各個柜體之間使用硬母排聯接，這樣可以保證運行的可靠性，并且可以通過增加柜體數量來擴展容量。在各種工況下，每套裝置都需要進行諧振校驗，這包括選擇適當?shù)娜萘?，以避開諧振放大區域，或者選擇適當?shù)碾娍孤剩源_保在各種工況下都能夠安全運行。
此外，這個10KV高壓無功補償裝置(MSCHA型)還配備了先進的無功功率控制器，它能夠?qū)崟r在線監測系統的無功功率因數，并實時跟蹤投切操作。根據用戶需求，還可以配備RS232/485通訊接口，以將整個裝置的運行數據上傳至監控系統。此外，為了確保安全性，裝置還設有過流保護，使用了噴逐式熔斷器或內熔絲，以及零序電壓保護功能。
