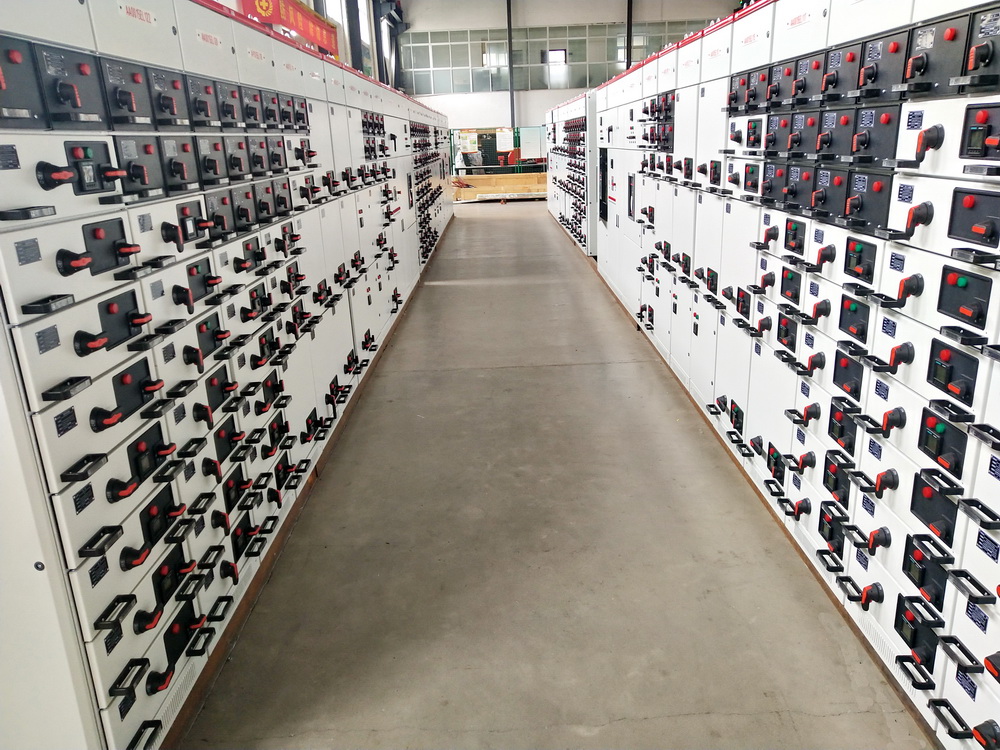

MNS低壓抽出式開關柜（簡稱：MNS低壓柜）

一、產品特點

設計緊湊：以較小的空間能容納較多的功能單元。

結構通用性強、組裝靈活：以25mm為模數的C型型材能滿足各種結構型式、防護等級及使用環境的需求。

采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組成不同方案的柜架結構和抽屜單元。

安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。

技術性能高：主要參數達到當代國際技術水平。

壓縮場地：三化程度高，可大大壓縮儲存和運輸制件的場地。

裝配方便：不需要特殊復雜工具。

適用面廣：適用交流50-60HZ，額定工作電壓660V及以下供電系統，用于發電，供輸電，配電，電能轉換和電能消耗設備的控制。

符合國際、國內標準：符合IEC439,VDE660第5部分，GB7251《低壓成套開關設備》。ZBK36001《低壓抽出式成套開關設備》等專業標準。

二、正常使用環境條件

(1)周圍空氣溫度不高于+40℃，不低于-5℃,并且24小時內其平均溫度不高于+35℃。

(2)大氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%,但應考慮到溫度變化，有可能會偶然地產生適度的凝露。

(3)海拔高度不超過2000m。

(4)本裝置適應於以下溫度的運輸和儲存過程：-25℃-+55℃的范圍之間，在短時間內可達+70℃,在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件下應能正常工作。

(5)如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

三、基本參數

電氣性能：

1.額定絕緣電壓:690V

2.額定工作電壓:380V,660V

3.主母線最大工作電流：5500A(IP00),4700A(IP30)

4.主母線短時(1S)耐受電流100KA(有效值)

5.主母線短時峰值電流 250KA(最大值)

6.配電母線（垂直母線)最大工作電流1000A

7.配電母線(垂直母線)短時峰值電流

標準值　90KA(最大值)

加強型：130KA(最大值)

防護等級

符合IEC529、DIN40050標準

IP30對大于φ2.5固體防護

IP40對大于φ1.0固體防護

IP54對塵埃對任意方向噴灑防護（訂購IP54防護等級時應與本廠協商）

四、開關柜類型

動力配電中心柜(PC)

采用DW45、DW48B、F、M、AH系列等斷路器。

電動機控制中心柜(MCC)

由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負苛開關。

功率因數自動補償柜

五、柜體結構

開關柜柜體基本結構是由C型型材裝配組成。C型型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅鈍化處理。四周門板、側板則作油漆涂覆。

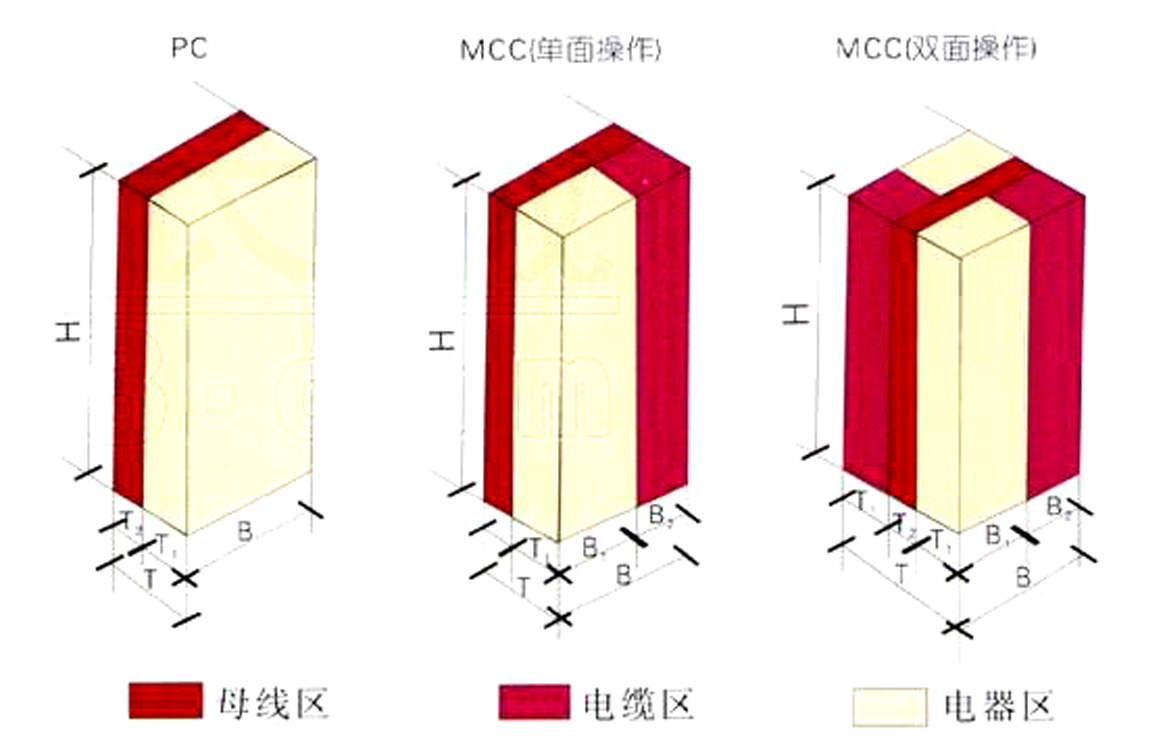

柜體基本尺寸如表1、表2所示：

A.動力配電中心(PC)柜　　　　　　　　　　　　　　　　　　　　　　　　　表1

B.電動機控制中心(MCC)柜　　　　　　　　　　　　　　　　　　　　　　　　表2

八、保護接地系統

裝置的保護電路由單獨裝設的并貫穿于整個排列長度的PE線(或PEN線)和可導電的結構件二部分組成。

裝置中金屬結構件,除外表的門和封板外,其余都經過鍍鋅處理,在結構件的連接處,都經過精心設計,使其能通過一定的短路電流。

九、輔助電路電纜槽

在功能單元隔室的頂部裝有輔助電路電纜槽,槽內可安放柜間連接線和公用電源線。

十、安全保護系統

每柜設有一塊或一組阻燃型的塑料功能板,安裝在主母線室與電器室之間,其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故.采取了嚴密的隔離措施.

上下層抽屜之間有帶通風孔的鍍鋅金屬底板相隔離，較小的8E/4、8E/2抽屜其四周均為阻燃型工程塑料件，故相鄰回路之間有較強的絕緣隔離作用。

柜內采用了多種塑料組件以及支撐帶電部分，這此組件要求無鹵素的，并具有CT1300等級以上的防漏電性能。

十一、抽屜類型

有五種標準尺寸，都是以8E(200mm)高度為基準：

● 8E/4：在8E高度空間組裝4個抽屜單元

● 8E/2: 在8E高度空間組裝2個抽屜單元

● 8E:在8E高度空間組裝1個抽屜單元

● 16E:在16E(400mm)高度空間組裝一個抽屜單元。

● 24E:在24E(600mm)高度空間組裝1個抽屜單元。

五種抽屜單元可在一個柜體中作單一組裝，也可作混合組裝，一個柜體中作單一組裝最多容納抽屜單元數見表3所示

十二、抽屜的電氣和機柜聯鎖

抽屜單元有可靠的機械連鎖裝置，通過操作手柄控制，具有明顯的準確、合閘、試驗、抽出和隔離位置。操作機構功能見下表。

為加強安全防范，操作手柄定位后可加上掛鎖，最多可加三把鎖。

抽屜單元到位后必須嚴格按圖2、圖3所列操作開關功能及其位置動作，強行操作易損壞結構件，請用戶使用時注意。

十三、一次方案的排列組合

(1)功能單元隔室的總高度為72E。

(2)在同一裝置中，功能單元的一般排列規律是，小功率單元在上，大功率單元在下。

(3)8E/4抽屜為4個組成一個8E安裝單元，8E/2抽屜為2個組成一個8E安裝單元，或2個84/4抽屜和一個8E/2抽屜組成一個8E安裝單元。

(4)方案中所述的電流互感器為本方案中最多的安裝數量(方案01-19,21-39中，可增加一只電流互感器，用于無功補償回路)在實際使用中，可按系統的需要而減少或不裝。

(5)裝置的深度有600mm(MCC單面操作柜)和1000mm(PC和MCC雙面操作柜)二種，推薦PC和MCC分開排列使用。當使用分?jǐn)嗍焦δ馨鍟r，可允許PC和MCC柜混合裝配在同一柜中。

(6)當PC與MCC二種柜相鄰排列時，則：

a.將單面操作的MCC加深到1000mm。

b.當MCC雙面柜(或600深度的MCC單面柜)與PC柜相鄰排列時，在二柜之間必須加轉接柜(其寬度為400mm)。

十四、安裝、使用、維修

(1)裝置推薦為不靠墻安裝式，也可以靠墻安裝，安裝基礎平面要求平整，基礎槽鋼的水平誤差為1/1000，總長偏差3mm。

(2)當裝置運抵目的地后，首先應檢查包裝箱是否完整，或裝置不立即安裝時，應存放在干燥清潔之處。

(3)所有導電部分的螺栓固定方式推薦使用8.8級和張緊墊圈，其旋緊力矩推薦值見下表：

(4)接好電纜好，裝置底部應封閉，以防止小動物爬入柜內造成短路事故。

(5)裝置在安裝或調整后，在投入運行前，需進行下列各項檢查和試驗；

①檢查裝置內，安裝電器設備和控制接線是否符合工廠的圖紙要求。

②用手動操作各種開關，應操動靈活，無異常和卡軋現象。

③檢查機械聯鎖機構，電氣聯鎖裝置的動作是否正確可靠，應符合系統要求。

④檢查主電路和控制回路的絕緣電阻是否符合規定要求。

⑤檢查裝置內所安裝的電氣設備接觸是否良好，是否符合該電器本身的技術條件。

⑥檢查裝置內部有無異物及各部件的安裝螺釘是否有松動現象。

(6)抽出式MCC操作須知：

①抽屜底部正確插入導向件后，才能向柜內推動，否則將會發生損壞抽屜或拉不出等不良現象。

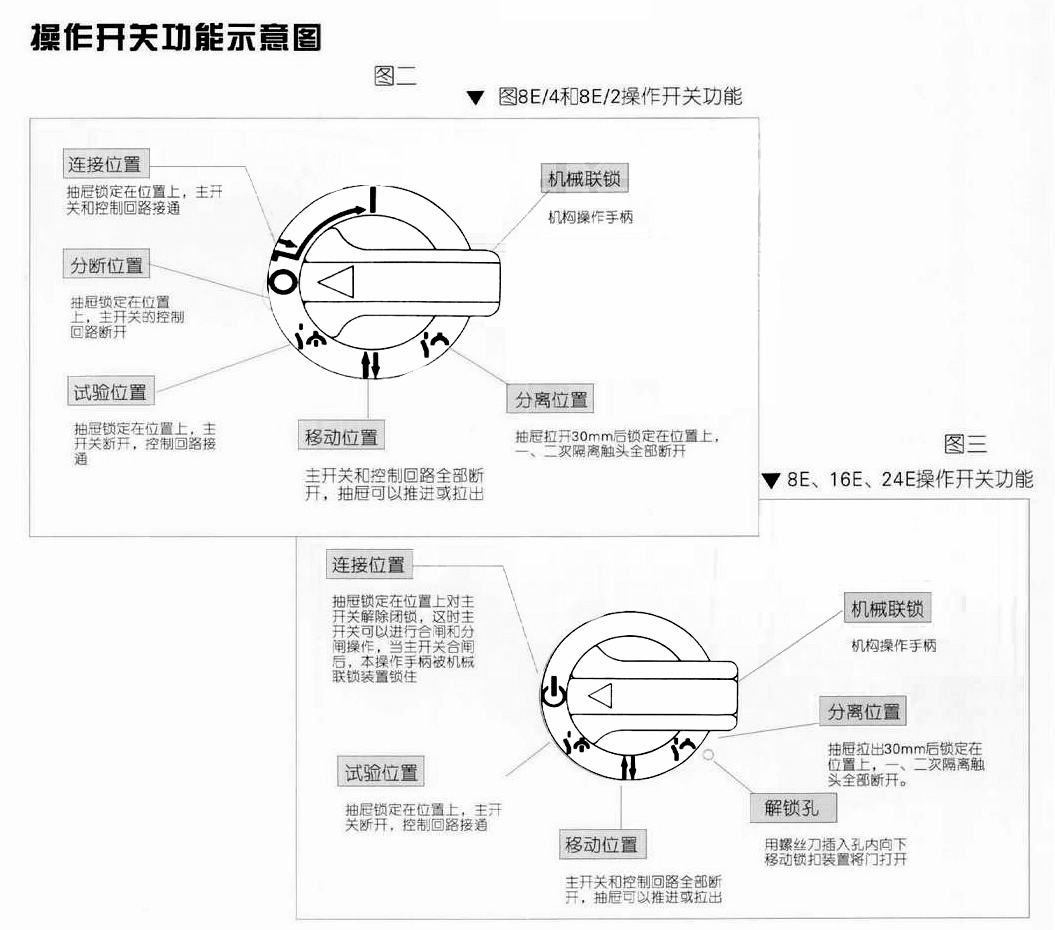

②8E/4和8E/2抽屜面板上的符號標志和作用見圖二，圖中從分?jǐn)辔恢?ldquo;O”旋轉至“I”的箭頭表示為：先將操作手柄向里推進后再將手柄從“0”旋轉至“I”即可，返回時不須推動，只要將手柄“I”旋至“O”，放手后，手柄自動彈出。

③8E-24E抽屜面板上的符號標志和作用見圖三，當手柄到達工作位置時，機構對主開關解除機械閉鎖，這時主開關可以合閘和分閘操作，當主開關合閘后，聯鎖機構的手柄就不能操作。

在符號標志右下角門上有一塑料小蓋，這是門的解鎖機構，操作過程如下，當抽屜在工作位置時，如果要開門，則先將小蓋扒拔出，然后用螺絲刀插入孔內向下移動鎖扣即可開門，關門后務必將塑料小蓋蓋上，否則將破壞原有防護等級。

此柜型結構是我廠為適應電力發展的要求參考國外MNS系列低壓開關柜設計并加以綜合改進后開發的高級型產品，該產品符合國際GB7251、ZBK36001、IEC439等要求。

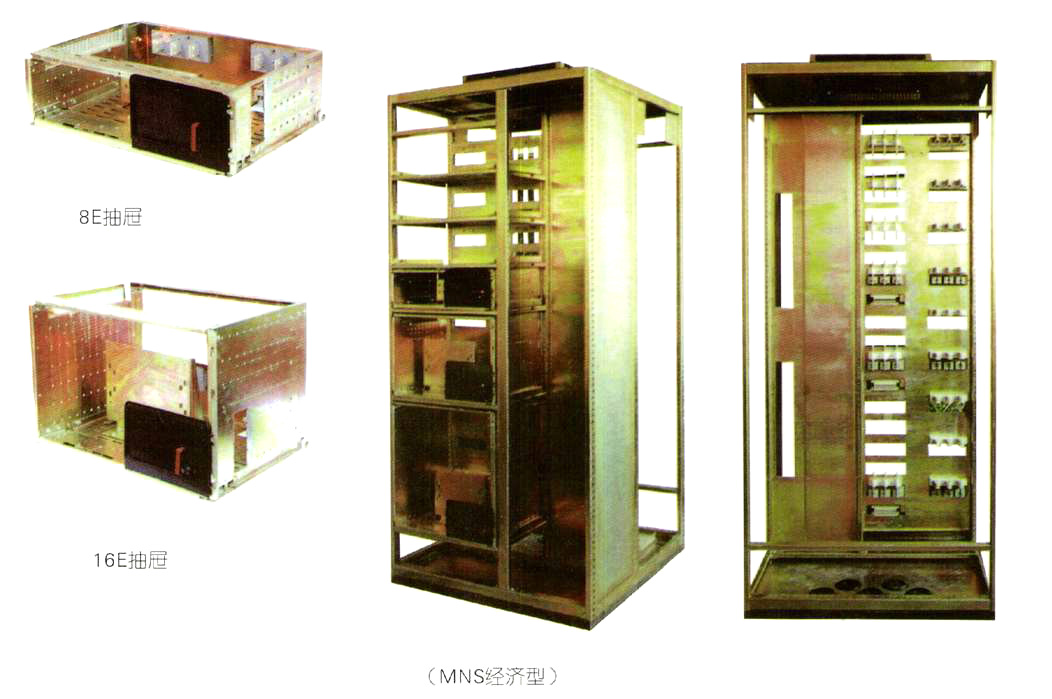

此電氣結構框架為組合式結構，基本構件是由C型型材組裝而成，C型材是以E=25mm,為模數、間隔安裝孔的鋼板彎制而成，框架的全部結構經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓緊固聯接成基本框架，加上相應方案變化及門、隔板、封板、安裝支架以及母線功能單元等組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸，實行模數化(E=25mm)變化。

MNS(經濟型)低壓開關柜外形尺寸圖

主電路一次方案
