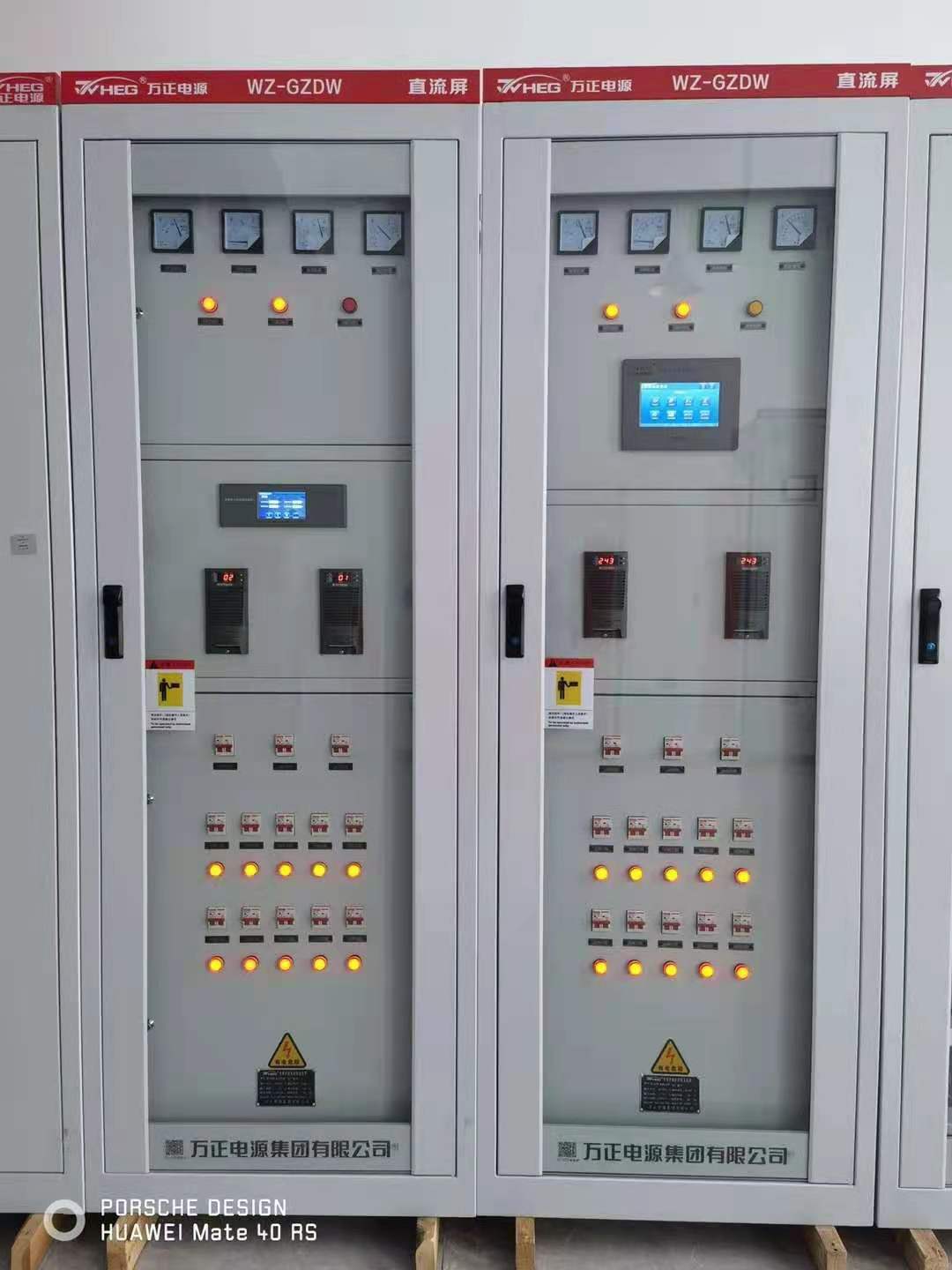

直流屏是電力系統中不可缺少的電氣設備之一，經常和得潤電氣生產的高壓開關柜配套使用。為高壓開關在正常運行和事故狀態下的 分合閘、繼電保護、自動控制、開關信號指示、事故照明等提供直流電源。直流屏的可靠性是其他電源裝置 不可替代的，它能滿足變電站和發電廠這些場合對電源的高可靠性要求。

綜保繼電器、控制回路為什么要用直流而不用交流

第一、交流電是交變的 用在控制回路 單相控制 正好在分合閘或者事故跳閘情況下 那個點位正好在電勢0位 那就跳不掉或者合不上

第二、 如果交流電控制 回路發生短路接地現象 則馬上就不能用了 必須跳開控制開關 要不肯定把控制回路或者控制電纜電器燒壞

而使用直流電 ：

第一 、直流電是通過直流充電機充電模塊保證的 同時并聯蓄電池保證在事故情況下 依然有直流電存在 保障故障時候依然有電能跳開故障所有的開關 起到一定的保護作用

第二、直流電電勢是穩定的 不過零點，在使用中 不管什么時候分合閘 都能保證有額定電壓 能可靠的分合閘

第三、使用直流電 一般是220V（正負極對地分別是+110V -110V）這時候 即使控制回路發生一點接地現象 回路電壓依然是額定 依然能保證能可靠分合閘 可以在保障運行的情況下 查找直流接地故障而不影響設備運行

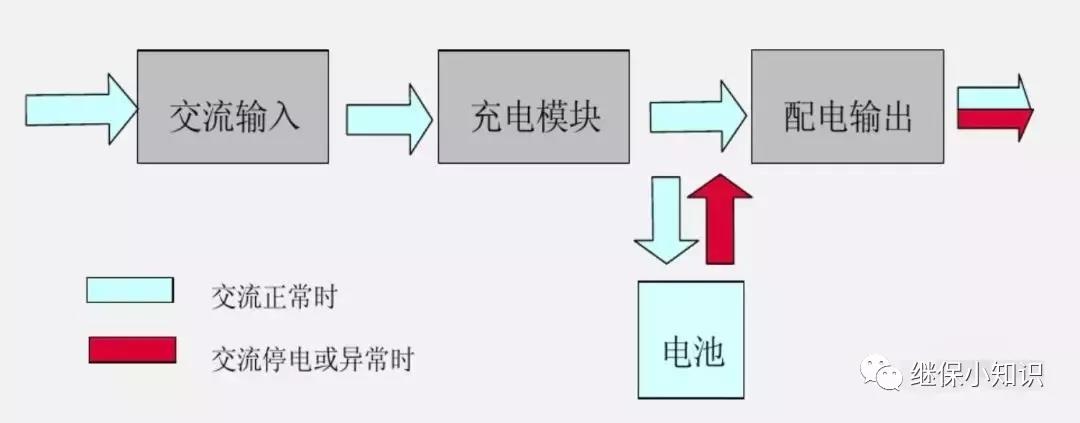

系統能量流動圖

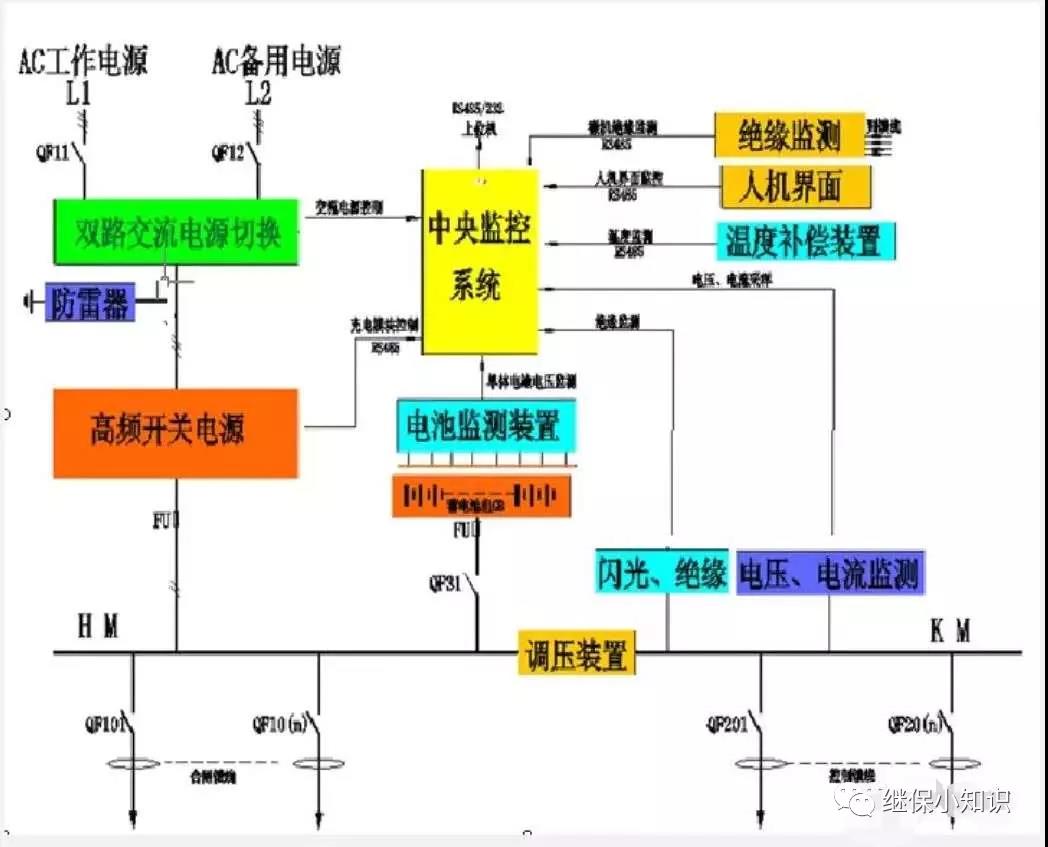

直流屏的組成

由上圖可以看出：直流屏主要由交流電源輸入單元、整流器單元、電池充放電控制單元、蓄電池組、直流饋出、母線監察(電壓測量、絕緣、閃光)等幾個部分組成。帶微機控制的直流屏，增加了中央監控單元，使直流屏的介面更友好、操作、控制更簡單。

通過以上得潤電氣小編的分享，我想您對直流屏應該有了初步的了解吧！
